旋转门数据压缩算法在PostgreSQL中的实现

配景

在物联网、监控、传感器、金融等应用领域,数据在时间维度上流式的产生,并且数据量非常庞大.

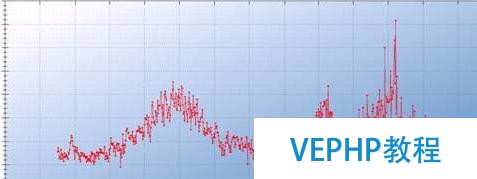

例如我们经常看到的性能监控视图,便是很多点在时间维度上描绘的曲线.

又好比金融行业的走势数据等等.

我们想象一下,如果每个传感器或指标每100毫秒产生1个点,一天便是864000个点.

而传感器或指标是非常多的,例如有100万个传感器或指标,一天的量就接近一亿的量.

假设我们要描绘一个时间段的图形,这么多的点,渲染估计都要很久.

那么有没有好的压缩算法,即能保证失真度,又能很好的对数据进行压缩呢?

旋转门压缩算法原理

旋转门压缩算法(SDT)是一种直线趋势化压缩算法,其本色是通过一条由起点和终点确定的直线代替一系列连续数据点.

该算法必要记录每段时间间隔长度、起点数据和终点数据, 前一段的终点数据即为下一段的起点数据.

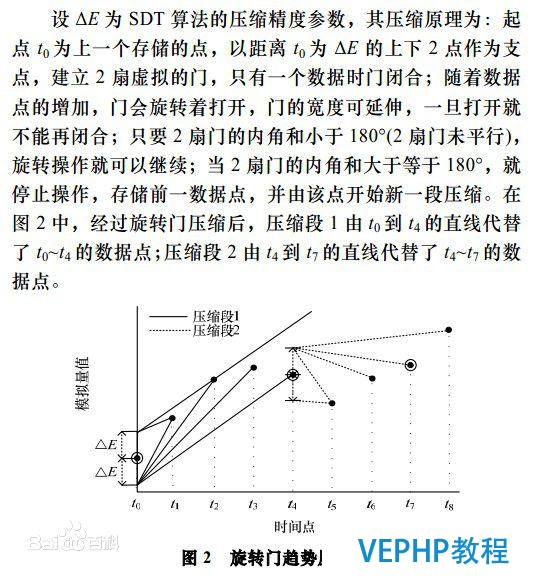

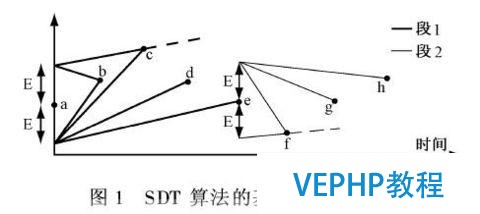

其基来源根基理较为简单, 参见图.

第一个数据点a上下各有一点,它们与a点之间的距离为E(即门的宽度), 这两个点作为“门”的两个支点.

当只有第一个数据点时,两扇门都是关闭的;随着点数越来越多,门将逐步打开;注意到每扇门的宽度是可以伸缩的,在一段时间间隔里面,门一旦打开就不克不及闭;

只要两扇门未达到平行,或者说两个内角之和小于180°(本文的算法将利用这一点进行判断),这种“转门”操作即可继续进行.

图中第一个时间段是从a到e, 成果是用a点到e点之间的直线代替数据点(a,b,c,d,e); 起到了可控失真(E)的压缩作用.

第二个时间间隔从e点开始,开始时两扇门关闭,然后逐步打开,后续操作与前一段类似.

在PostgreSQL中实现旋转门压缩算法

通过旋转门算法的原理,可以了解到,有几个需要的输入项.

• 有x坐标和y坐标的点(如果是时间轴上的点,可以通过epoch转换成这种形式)

• E,即门的宽度,起到了控制压缩失真度的作用

例子

创立测试表

create table tbl(id int, -- ID,可有可无val numeric, -- 值(如传感器或金融行业的点值)t timestamp -- 取值时间戳);

插入10万条测试数据

insert into tbl select generate_series(1,100000), round((random()*100)::numeric, 2), clock_timestamp()+(generate_series(1,100000) || ' second')::interval ; test=> select * from tbl limit 10;

id | val | t

----+-------+----------------------------

1 | 31.79 | 2016-08-12 23:22:27.530318

2 | 18.23 | 2016-08-12 23:22:28.530443

3 | 5.14 | 2016-08-12 23:22:29.530453

4 | 90.25 | 2016-08-12 23:22:30.530459

5 | 8.17 | 2016-08-12 23:22:31.530465

6 | 97.43 | 2016-08-12 23:22:32.53047

7 | 17.41 | 2016-08-12 23:22:33.530476

8 | 0.23 | 2016-08-12 23:22:34.530481

9 | 84.67 | 2016-08-12 23:22:35.530487

10 | 16.37 | 2016-08-12 23:22:36.530493

(10 rows)

时间如何转换成X轴的数值,假设每1秒为X坐标的1个单位

test=> select (extract(epoch from t)-extract(epoch from first_value(t) over())) / 1 as x, -- 除以1秒为1个单位

val, t from tbl limit 100;

x | val | t

------------------+-------+----------------------------

0 | 31.79 | 2016-08-12 23:22:27.530318 1.00012493133545 | 18.23 | 2016-08-12 23:22:28.530443 2.00013494491577 | 5.14 | 2016-08-12 23:22:29.530453 3.00014090538025 | 90.25 | 2016-08-12 23:22:30.530459 4.00014686584473 | 8.17 | 2016-08-12 23:22:31.530465 5.00015187263489 | 97.43 | 2016-08-12 23:22:32.53047 6.00015807151794 | 17.41 | 2016-08-12 23:22:33.530476 7.00016307830811 | 0.23 | 2016-08-12 23:22:34.530481 8.00016903877258 | 84.67 | 2016-08-12 23:22:35.530487

编写实现螺旋门算法的函数

create or replace function f (

i_radius numeric, -- 压缩半径

i_time timestamp, -- 开始时间

i_interval_s numeric, -- 时间转换间隔 (秒,例如每5秒在坐标上表现1个单位间隔,则这里使用5)

query text, -- 需要进行旋转门压缩的数据, 例子 'select t, val from tbl where t>=%L order by t limit 100' , select 子句必需固定, 必需按t排序

OUT o_val numeric, -- 值,纵坐标 y (跳跃点y)

OUT o_time timestamp, -- 时间,横坐标 x (跳跃点x)

OUT o_x numeric -- 跳跃点x, 通过 o_time 转换)

returns setof record as $$

declare

v_time timestamp; -- 时间变量

v_x numeric; -- v_time 转换为v_x

v_val numeric; -- y坐标

v1_time timestamp; -- 前一点 时间变量

v1_x numeric; -- 前一点 v_time 转换为v_x

v1_val numeric; -- 前一点 y坐标

v_start_time numeric; -- 记录第一条的时间坐标, 用于计算x偏移量

v_rownum int8 := 0; -- 用于标志是否第一行

v_max_angle1 numeric; -- 最大上门夹角角度

v_max_angle2 numeric; -- 最大下门夹角角度

v_angle1 numeric; -- 上门夹角角度

v_angle2 numeric; -- 下门夹角角度begin

for v_time , v_val in execute format(query, i_time)

LOOP

-- 第一行,第一个点,是实际要记录的点位

v_rownum := v_rownum + 1; if v_rownum=1 then

v_start_time := extract(epoch from v_time);

v_x := 0;

o_val := v_val;

o_time := v_time;

o_x := v_x;

-- raise notice 'rownum=1 %, %', o_val,o_time;

return next; -- 返回第一个点

else

v_x := (extract(epoch from v_time) - v_start_time) / i_interval_s; -- 生成X坐标

SELECT 180-ST_Azimuth(

ST_MakePoint(o_x, o_val+i_radius), -- 门上点

ST_MakePoint(v_x, v_val) -- next point

)/(2*pi())*360 as degAz, -- 上夹角

ST_Azimuth(

ST_MakePoint(o_x, o_val-i_radius), -- 门下点

ST_MakePoint(v_x, v_val) -- next point

)/(2*pi())*360 As degAzrev -- 下夹角

INTO v_angle1, v_angle2;

select GREATEST(v_angle1, v_max_angle1), GREATEST(v_angle2, v_max_angle2) into v_max_angle1, v_max_angle2; if (v_max_angle1 + v_max_angle2) >= 180 then -- 找到四边形外的点位,输出上一个点,并从上一个点开始重新计算四边形

-- raise notice 'max1 %, max2 %', v_max_angle1 , v_max_angle2;

-- 复原

v_angle1 := 0;

v_max_angle1 := 0;

v_angle2 := 0;

v_max_angle2 := 0; -- 门已完全打开,输出前一个点的值

o_val := v1_val;

o_time := v1_time;

v1_x := (extract(epoch from v1_time) - v_start_time) / i_interval_s; -- 生成前一个点的X坐标

o_x := v1_x;

-- 用新的门,与当前点计算新的夹角

SELECT 180-ST_Azimuth(

ST_MakePoint(o_x, o_val+i_radius), -- 门上点

ST_MakePoint(v_x, v_val) -- next point

)/(2*pi())*360 as degAz, -- 上夹角

ST_Azimuth(

ST_MakePoint(o_x, o_val-i_radius), -- 门下点

ST_MakePoint(v_x, v_val) -- next point

)/(2*pi())*360 As degAzrev -- 下夹角

INTO v_angle1, v_angle2; select GREATEST(v_angle1, v_max_angle1), GREATEST(v_angle2, v_max_angle2) into v_max_angle1, v_max_angle2;

-- raise notice 'new max %, new max %', v_max_angle1 , v_max_angle2;

-- raise notice 'rownum<>1 %, %', o_val, o_time;

return next; end if;

-- 记录当前值,保留作为下一个点的前点

v1_val := v_val;

v1_time := v_time;

end if;

END LOOP;

end;

$$ language plpgsql strict;

压缩测试

门宽为15,起始时间为'2016-08-12 23:22:27.530318',每1秒表现1个X坐标单位.

test=>

select * from f (

15, -- 门宽度=15

'2016-08-12 23:22:27.530318', -- 开始时间

1, -- 时间坐标换算间隔,1秒

'select t, val from tbl where t>=%L order by t limit 100' -- query

);

o_val | o_time | o_x

-------+----------------------------+------------------

18.23 | 2016-08-12 23:22:28.530443 | 0

5.14 | 2016-08-12 23:22:29.530453 | 1.00001287460327

90.25 | 2016-08-12 23:22:30.530459 | 2.00001883506775

......

87.90 | 2016-08-12 23:24:01.53098 | 93.0005400180817

29.94 | 2016-08-12 23:24:02.530985 | 94.0005450248718

63.53 | 2016-08-12 23:24:03.53099 | 95.0005497932434

12.25 | 2016-08-12 23:24:04.530996 | 96.0005559921265

83.21 | 2016-08-12 23:24:05.531001 | 97.0005609989166

(71 rows)

可以看到100个点,压缩成了71个点.

对比一下本来的100个点的值

test=> select val, t, (extract(epoch from t)-extract(epoch from first_value(t) over()))/1 as x from tbl where t>'2016-08-12 23:22:27.530318' order by t limit 100;

val | t | x

-------+----------------------------+------------------

18.23 | 2016-08-12 23:22:28.530443 | 0

5.14 | 2016-08-12 23:22:29.530453 | 1.00001001358032

90.25 | 2016-08-12 23:22:30.530459 | 2.0000159740448

......

83.21 | 2016-08-12 23:24:05.531001 | 97.0005581378937

87.97 | 2016-08-12 23:24:06.531006 | 98.0005631446838

58.97 | 2016-08-12 23:24:07.531012 | 99.0005691051483

(100 rows)

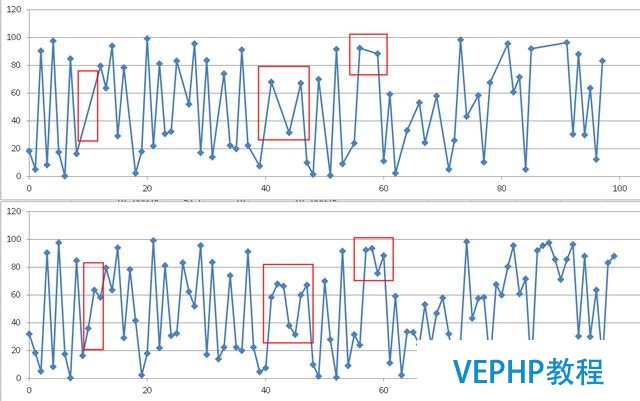

使用excel绘图,进行压缩前后的对比

上面是压缩后的数据绘图,下面是压缩前的数据绘图

红色标记的位置,便是通过旋转门算法压缩掉的数据.

失真度是可控的.

流式压缩的实现

本文略,其实也很简单,这个函数改一下,创立一个以数组为输入参数的函数.

以lambda的方式,实时的从流式输入的管道取数,并执行即可.

也可以写成聚合函数,在基于PostgreSQL 的流式数据库pipelineDB中调用,实现流式计算.

http://www.pipelinedb.com/

小结

通过旋转门算法,对IT监控、金融、电力、水利等监控、物联网、等流式数据进行实时的压缩.

数据不必要从数据库LOAD出来即可在库内完成运算和压缩.

用户也可以根据实际的需求,进行流式的数据压缩,同样数据也不必要从数据库LOAD出来,在数据库端即可完成.

PostgreSQL的功能一如既往的强大,好用,快用起来吧.

参考

1. http://baike.baidu.com/view/3478397.htm

2. http://postgis.net/docs/manual-2.2/ST_Azimuth.html

3. https://www.postgresql.org/docs/devel/static/functions-conditional.html

4. http://gis.stackexchange.com/questions/25126/how-to-calculate-the-angle-at-which-two-lines-intersect-in-postgis

5. http://gis.stackexchange.com/questions/668/how-can-i-calculate-the-bearing-between-two-points-in-postgis

6. http://www.pipelinedb.com/
