独立硬盘冗余阵列(RAID,Redundant Array of Independant Disks),旧称为便宜磁盘冗余阵列(Redundant Array of Inexpensive Disks).1987年美国加州伯克利分校的一篇名为《A Case for Redundant Arrays of Inexpensive Disk(RAID)》论文诞生,这标志着RAID技术的开始.

那么什么是RAID呢?简单的来讲便是把多个硬盘组合起来,成为一个硬盘阵列组,操作系统会把它当做是一个硬盘,其性能能够达到甚至超过单个昂贵容量大的硬盘.RAID提供了多种硬盘组合的方式,相比单个硬盘来说,提高了硬盘得I/O能力.多个磁盘之间相互冗余,提高了耐用性.

RAID的硬盘组合方式有：RAID-0,RAID-1,RAID-2,RAID-3,RAID-4,RAID-5,RAID-6,RAID-7,RAID10,RAID-01,RAID-50,RAID-53,RAID-60,JBOD.

RAID的实现模式

Software RAID：

软件磁盘阵列,由CPU处置和协调一个RAID里面各个硬盘的作业,这样就会给CPU带来较多的运算压力,分为3种：

1)基于主板的的磁盘阵列：通常上是由主板上的芯片组提供RAID功效.

2)硬件辅助磁盘阵列：必要RAID卡和相关厂商提供的驱动程序,RAID功能是由驱动程序和CPU运算来提供

3)操作系统的RAID功效：Linux、windows Server等操作系统内置的RAID功效

虽然软RAID实现的有多种,然则在生产环境还是不建议使用的.

Hardware RAID：
硬件磁盘阵列,在RAID卡上内置了CPU处理器,这样就不占用服务器的CPU了.一般硬件磁盘阵列都会有备份的电源模块和NVRAM(非易失性内存),当系统断掉后,备份电源开始供电,将硬盘读写的日志保留在内存中,当系统恢复,备份电源关闭供电,再在NVRAM读取日志数据,继续完成上次断电前没有完成的作业.

常用RAID先容

常用的RAID有：RAID0,RAID-1,RAID-5,RAID6,RAID-10,RAID50.

RAID0

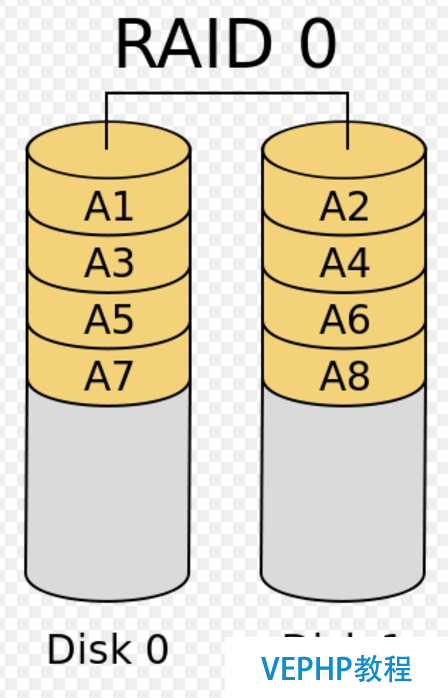

RAID0,也称条带卷(striping).在RAID0中,数据会被切成片,按必定顺序会被写到所有的磁盘里面,如下图：

若一片数据被切割成了A1-A8,将存储在一个由2块Disk构成的RAID0,那么第一段数据块A1会被存储在Disk0中,第二段数据块A2会被存储在Disk1中,第三段数据块会被存储在Disk0中,以此类推,这一片数据会被均分到2块磁盘上.

RAID0的优毛病：

1)速度快,写和读的才能得到了提高；

2)RAID0没有冗余的才能,一旦一块磁盘出现了故障,则所有的数据都将不会恢复；

3)RAID0必要N块磁盘才能实现(N>=2);

4)能够存储数据的年夜小为N*min(S1,S2,S3,S4....)

在RAID0中有两个紧张的参数：

条带宽度：stripe width,它指的是可以被并行写入的数据块的个数,也便是实现RAID0中磁盘的个数；

条带大小：stripe size,它指的是每次写入磁盘的数据块的大小,大小一般为2KB或者512KB甚至更大,size越小,数据被分割的次数就越多.stripe size对性能是有必定的影响的,在生产环境中,需要调整好.

RAID1

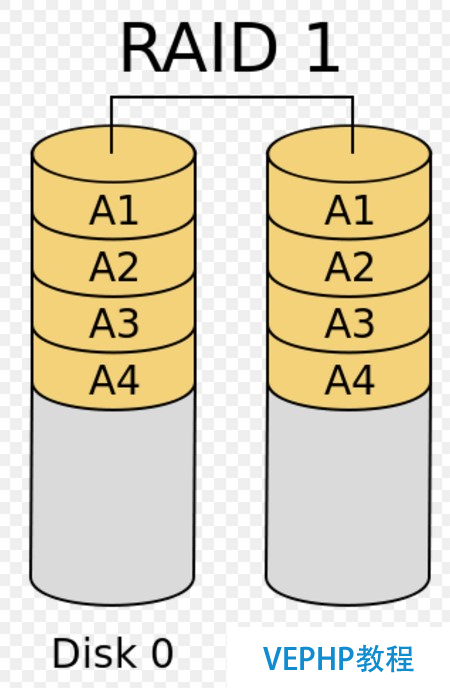

RAID1,镜像化,在RAID1中,数据会被复制成多份,存储在多个磁盘上,如下图：

若一片数据将要被存储,数据会被复制成多份(取决RAID1的磁盘个数),然后存储到每一个磁盘上.

RAID1的优毛病：

1)冗余性和数据的可靠性最高,只要不是磁盘同时损坏了,一般都不会带来数据丧失的问题；

2)RAID1的容量取决容量最小的那个磁盘,写入速度也是取决于最小的那个磁盘,较年夜的磁盘的剩余空间可以分区使用,不会造成浪费；

3)RAID1的读取速率理论上来说是磁盘个数的倍数；

4)RAID1必要N块磁盘才能实现(N>=2)

5)能够存储数据的年夜小为min(S1,S2,S3...)

RAID3

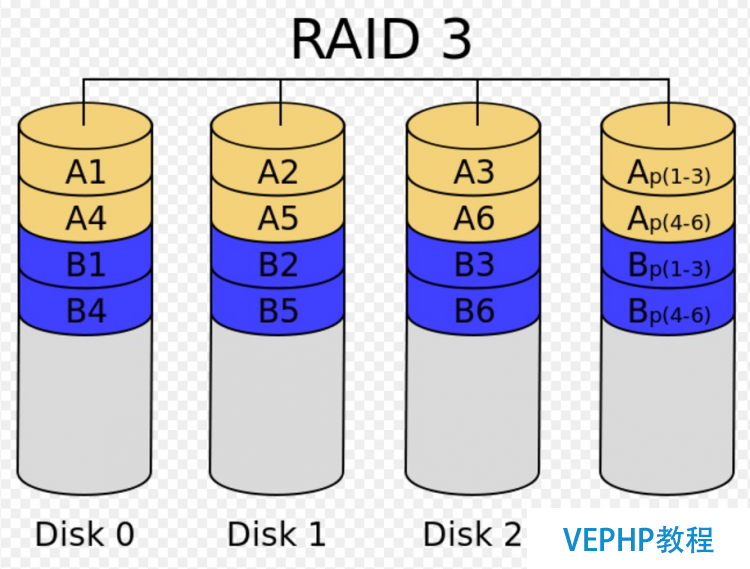

RAID3,数据类似于RAID0,被条带化的存储在多个磁盘中,数据以字节为单位,与RAID0分歧的是,RAID3单独使用了一块独立的磁盘用来存储数据的奇偶校验值,如下图所示：

数据被切片存储在Disk0-2上,同时计算处奇偶校验值存储在Disk3上,这样即使Disk0-2中损坏一块磁盘,也能根据奇偶校验值获得损坏磁盘的数据.

RAID3的优缺点：
1.较高的容错才能；

2.不适合写入操作较多的情景,会给校验盘带来必定的负载,适合读取操作较多的应用环境；

3.RAID3必要N块磁盘(N>=3)；

4.能够存储数据的年夜小为(N-1)*min(S1,S2,S3,S4....).

RAID4

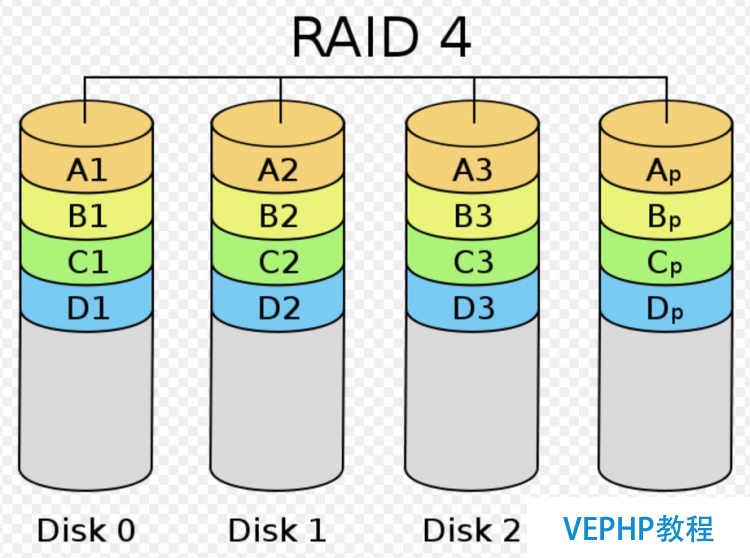

和RAID3类似,RAID4不是以字节为存取单元,RAID4的数据以块(一般为512字节)为单元,如下图：

以块为单位带来的好处就是,减少了奇偶检验的次数,好比,如果一段数据的大小为10个字节,在RAID3上可能需要计算2次奇偶检验值了,但是在RAID4上,10个字节都会被放在第一个磁盘上,并不需要计算.

RAID4的优毛病：

1.较高的容错才能；

2.提高了小量数据的I/O才能；

3.RAID4必要N块磁盘(N>=3)；

4.能够存储数据的年夜小为(N-1)*min(S1,S2,S3,S4....).

RAID5

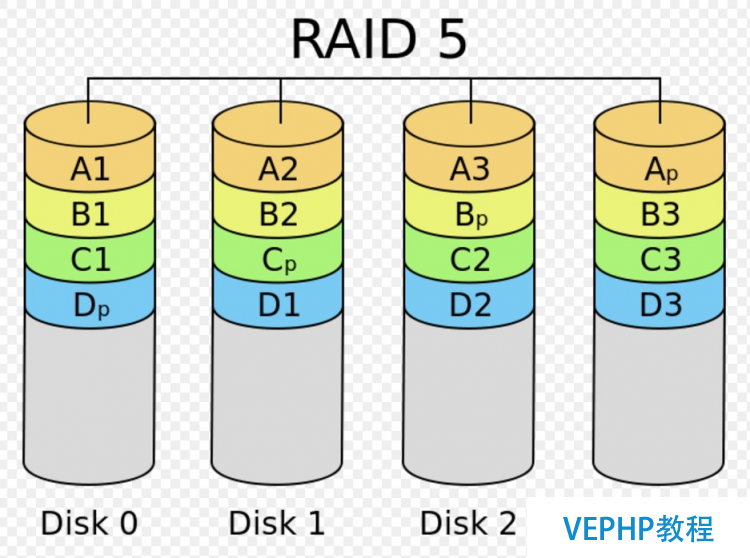

RAID5可以理解成是RAID0和RAID1的折中方案,把数据条带化后存储,而且将数据奇偶检验值存储在所有的硬盘上,如下图：

数据被条带化存储到了磁盘上,并且每个磁盘上都能够存储奇偶检验值,其读写速度和RAID0差不多,可能写的时候要慢一点,比拟要计算奇偶检验,这样,即使坏掉一块磁盘,只需要更换上好的磁盘,RAID会利用剩下奇偶检验去重建磁盘上的数据.

RAID5的优毛病：

1)较高的容错才能；

2)读写速率快；

3)RAID4必要N块磁盘(N>=3)；

4)能够存储数据的年夜小为(N-1)*min(S1,S2,S3,S4....).

RAID6

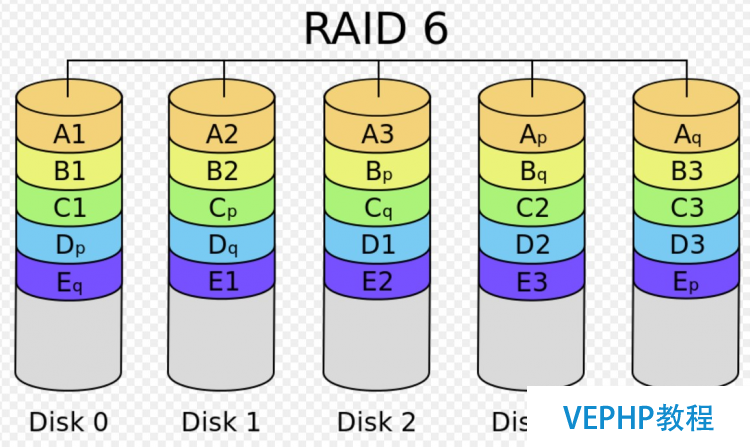

与RAID5类似,只是增加了第二个独立的奇偶检验信息块,使用了两种分歧的奇偶检验算法,如下图所示：

数据仍然是被条带化得存储在磁盘上,但是会计算出两个独立的奇偶查验值,相对于RAID5来说有更多的I/O操作和计算量,所以RAID6通常不会以软件来实现,一般会使用硬件实现,RAID6也是最常见的磁盘阵列.

RAID6的优毛病：

1)较高的容错才能

2)同一RAID6中最多运行同时损坏2块磁盘,调换磁盘后,数据将被重新计算写入；

3)RAID6必要N个磁盘(N>=4)；

4)RAID容量为(N-2)*min(s1,s2,s3,...)

RAID 01

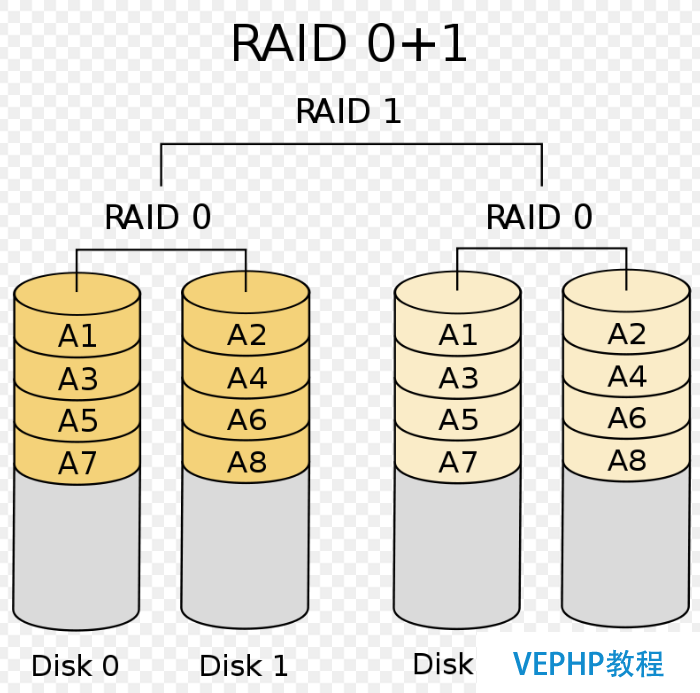

RAID 01是一种混合的磁盘阵列,等于RAID0和RAID1的混合,先做条带,再做镜像：

RAID01中,同组RAID0只要出现一个磁盘损坏,那么这个RAID 0就不克不及你使用了,值剩下其他组的磁盘运作,可靠性较低.

RAID01的优毛病：

1)数据靠得住性低

2)RAID01必要N个磁盘(N>=4)

更多详情见请继续阅读下一页的出色内容：

_baidu_page_break_tag_

RAID 10

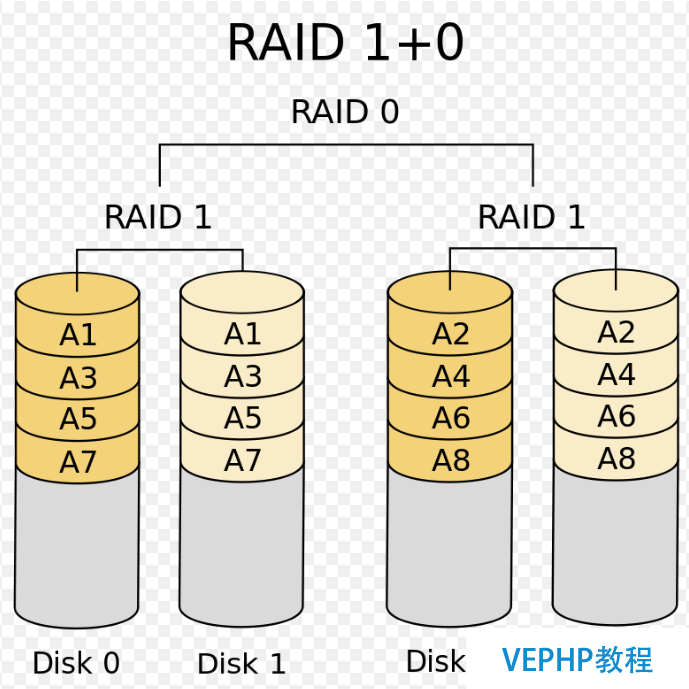

和RAID 01相反,RAID10是先做RAID1,再做RAID0,如下图所示：

RAID10和RAID01在读写速度上没有什么太大的差别,但是RAID10的数据平安性比较高,若下图左边那组RAID1中磁盘损坏了一个,另外一个也能用,右边那组RAID1再损坏一个数据也是恢复的,除非一组RAID1中的磁盘都坏掉了.

RAID 10的优毛病：

1)较高的容错才能

2)RAID10必要N个磁盘(N>=4)

RAID 50

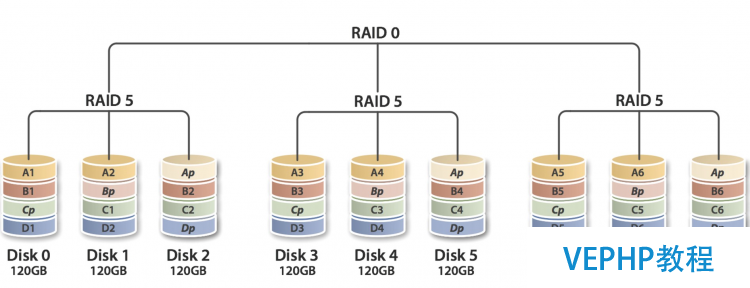

RAID 50是RAID5和RAID0的组合,先做RAID5,再做RAID0,RAID 5至少必要3颗硬盘,因此要以多组RAID 5构成RAID 50,至少必要6颗硬盘,如下图.

在底层的任意一组或者多组的RAID5中呈现了一个磁盘的损坏是可以接受的,但是若呈现了2个或者以上的磁盘损坏,整个RAID50就会损坏.

LINUX学习：Linux基础教程：独立硬盘冗余阵列-RAID

RAID50的优毛病：

1)较高的容错才能

2)RAID10必要N个磁盘(N>=6)

JBOD

Just a Bunch of Disks,能够将多块磁盘的空间合并起来的一个持续的空间,可靠性较低.

在Linux系统上实现Software RAID

在CentOS中,使用模块化得对象mdadm,如果没有可以使用：

yum -y install mdadm

基本用法如下：

命令的语法格式：mdadm [mode] <raiddevice> [options] <component-devices>
-C：创建模式
    -n #: 使用#个块设备来创建此RAID；
    -l #：指明要创建的RAID的级别；
    -a {yes|no}：自动创建目标RAID设备的设备文件；
    -c CHUNK_SIZE: 指明块大小；
    -x #: 指明空闲盘的个数；
-D：显示raid的详细信息
    mdadm -D  /dev/md#
管理模式：
    -f：标志指定磁盘为损坏
    -a：添加磁盘
    -r：移除磁盘
停止md设备：
    mdadm -S /dev/md#

举例：创建一个可用空间为10G的RAID1设备,文件系统为ext4,有一个空闲盘,开机可自动挂载至/backup目录.

先来分析一下：RAID1为镜像磁盘阵列,最少必要2个磁盘,可用空间为10G,即磁盘最小大小为10G即可,我们这里就使用1块硬盘的不同分区来模拟各个磁盘,每个10G：

[root@localhost ~]# fdisk -l /dev/sdb
Disk /dev/sdb: 128.8 GB, 128849018880 bytes
255 heads, 63 sectors/track, 15665 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0xf9b59c0f
   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1               1        1306    10490413+  83  Linux
/dev/sdb2            1307        2612    10490445   83  Linux
/dev/sdb3            2613        3918    10490445   83  Linux

使用以下命令创立RAID1系统,-C为创立模式,/dev/md0设备文件名,-n 2：使用2个块设备创立此RAID,-x 1：指定1个空闲盘的,-l：指定硬盘RAID等级,-a yes：自动创立RAID的设备文件,/dev/adb{1,2,3}：指定磁盘位置

[root@localhost ~]# mdadm -C /dev/md0 -n 2 -x 1 -l 1 -c 128 -a yes /dev/sdb{1,2,3}
mdadm: Note: this array has metadata at the start and
    may not be suitable as a boot device.  If you plan to
    store '/boot' on this device please ensure that
    your boot-loader understands md/v1.x metadata, or use
    --metadata=0.90
Continue creating array? y
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

使用 cat /proc/mdstat 查看RAID构建的进度和预期完成的光阴：

unused devices: <none>
[root@localhost ~]# cat /proc/mdstat
Personalities : [raid1]
md0 : active raid1 sdb3[2](S) sdb2[1] sdb1[0]
      10482176 blocks super 1.2 [2/2] [UU]
      [=============>.......]  resync = 68.6% (7200128/10482176) finish=0.2min speed=200001K/sec

unused devices: <none>
[root@localhost ~]# cat /proc/mdstat
Personalities : [raid1]
md0 : active raid1 sdb3[2](S) sdb2[1] sdb1[0]
      10482176 blocks super 1.2 [2/2] [UU]

unused devices: <none>

查看RAID1的详情：

[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
        Version : 1.2
  Creation Time : Sun Jul 30 05:16:32 2017
     Raid Level : raid1
     Array Size : 10482176 (10.00 GiB 10.73 GB)
  Used Dev Size : 10482176 (10.00 GiB 10.73 GB)
   Raid Devices : 2
  Total Devices : 3
    Persistence : Superblock is persistent
    Update Time : Sun Jul 30 05:17:25 2017
          State : clean
 Active Devices : 2
Working Devices : 3
 Failed Devices : 0
  Spare Devices : 1
           Name : localhost.localdomain:0  (local to host localhost.localdomain)
           UUID : a46c7642:a46e274a:05923aeb:4c1ae0e9
         Events : 17
    Number   Major   Minor   RaidDevice State
       0       8       17        0      active sync   /dev/sdb1
       1       8       18        1      active sync   /dev/sdb2
       2       8       19        -      spare   /dev/sdb3

格局化RAID1为ext4文件系统：

[root@localhost ~]# mkfs.ext4 /dev/md0
mke2fs 1.41.12 (17-May-2010)
文件系统标签=
操作系统:Linux
块大小=4096 (log=2)
分块大小=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
655360 inodes, 2620544 blocks
131027 blocks (5.00%) reserved for the super user
第一个数据块=0
Maximum filesystem blocks=2684354560
80 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
    32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632
正在写入inode表: 完成
Creating journal (32768 blocks): 完成
Writing superblocks and filesystem accounting information: 完成
This filesystem will be automatically checked every 35 mounts or
180 days, whichever comes first.  Use tune2fs -c or -i to override.

将/dev/md0挂载到/backup目录下：

[root@localhost ~]# mount /dev/md0 /backup/
[root@localhost ~]#
[root@localhost ~]# df
Filesystem                   1K-blocks    Used Available Use% Mounted on
/dev/mapper/VolGroup-lv_root  51606140 1122252  47862448   3% /
tmpfs                           953276       0    953276   0% /dev/shm
/dev/sda1                       495844   33466    436778   8% /boot
/dev/mapper/VolGroup-lv_home  67708512  184084  64085020   1% /home
/dev/md0                      10317624  154100   9639416   2% /backup

可以使用 -f 将此中的某个磁盘模拟为坏的故障硬盘

[root@localhost backup]# mdadm /dev/md0 -f /dev/sdb1
mdadm: set /dev/sdb1 faulty in /dev/md0

再来看一下RAID1的详细信息,/dev/sdb3状态变为active

[root@localhost backup]# mdadm -D /dev/md0
/dev/md0:
        Version : 1.2
  Creation Time : Sun Jul 30 05:16:32 2017
     Raid Level : raid1
     Array Size : 10482176 (10.00 GiB 10.73 GB)
  Used Dev Size : 10482176 (10.00 GiB 10.73 GB)
   Raid Devices : 2
  Total Devices : 3
    Persistence : Superblock is persistent
    Update Time : Sun Jul 30 05:37:02 2017
          State : clean
 Active Devices : 2
Working Devices : 2
 Failed Devices : 1
  Spare Devices : 0
           Name : localhost.localdomain:0  (local to host localhost.localdomain)
           UUID : a46c7642:a46e274a:05923aeb:4c1ae0e9
         Events : 38
    Number   Major   Minor   RaidDevice State
       2       8       19        0      active sync   /dev/sdb3
       1       8       18        1      active sync   /dev/sdb2
       0       8       17        -      faulty   /dev/sdb1

使用 -r 选项可以或许移除坏的硬盘

[root@localhost backup]# mdadm /dev/md0 -r /dev/sdb1
mdadm: hot removed /dev/sdb1 from /dev/md0

好的,我们再来添加一块分区当做磁盘

[root@localhost backup]# fdisk /dev/sdb
WARNING: DOS-compatible mode is deprecated. It's strongly recommended to
         switch off the mode (command 'c') and change display units to
         sectors (command 'u').
Command (m for help): n
Command action
   e   extended
   p   primary partition (1-4)
p
Selected partition 4
First cylinder (3919-15665, default 3919):
Using default value 3919
Last cylinder, +cylinders or +size{K,M,G} (3919-15665, default 15665): +10G
Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: Re-reading the partition table failed with error 16: 设备或资源忙.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)

咦,有告警!因为当前的磁盘已经有分区被挂载当根文件系统的目录上了,内核没有辨认,我们来查看/proc/parttions,果真没有辨认

[root@localhost backup]# cat /proc/partitions
major minor  #blocks  name
   8       16  125829120 sdb
   8       17   10490413 sdb1
   8       18   10490445 sdb2
   8       19   10490445 sdb3
   8        0  125829120 sda
   8        1     512000 sda1
   8        2  125316096 sda2
 253        0   52428800 dm-0
 253        1    4096000 dm-1
 253        2   68788224 dm-2
   9        0   10482176 md0

使用以下命令关照内核强制重读以下磁盘分区表

[root@localhost backup]# partx -a  /dev/sdb

添加/dev/sdb4到RAID1

[root@localhost backup]# mdadm /dev/md0 -a /dev/sdb4
mdadm: added /dev/sdb4

查看RAID1的详细信息,/dev/sdb4成功被参加

[root@localhost backup]# mdadm -D /dev/md0
/dev/md0:
        Version : 1.2
  Creation Time : Sun Jul 30 05:16:32 2017
     Raid Level : raid1
     Array Size : 10482176 (10.00 GiB 10.73 GB)
  Used Dev Size : 10482176 (10.00 GiB 10.73 GB)
   Raid Devices : 2
  Total Devices : 3
    Persistence : Superblock is persistent
    Update Time : Sun Jul 30 05:51:52 2017
          State : clean
 Active Devices : 2
Working Devices : 3
 Failed Devices : 0
  Spare Devices : 1
           Name : localhost.localdomain:0  (local to host localhost.localdomain)
           UUID : a46c7642:a46e274a:05923aeb:4c1ae0e9
         Events : 40
    Number   Major   Minor   RaidDevice State
       2       8       19        0      active sync   /dev/sdb3
       1       8       18        1      active sync   /dev/sdb2
       3       8       20        -      spare   /dev/sdb4

设置开机可以自动挂载只/backup目录下,修改配置文件/etc/fstab即可

#
# /etc/fstab
# Created by anaconda on Fri Jul 28 06:34:35 2017
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
/dev/mapper/VolGroup-lv_root /                       ext4    defaults        1 1
UUID=bc67ad74-46b3-4abc-b8a7-c4fb7cd6552a /boot                   ext4    defaults        1 2
/dev/mapper/VolGroup-lv_home /home                   ext4    defaults        1 2
/dev/mapper/VolGroup-lv_swap swap                    swap    defaults        0 0
tmpfs                   /dev/shm                tmpfs   defaults        0 0
devpts                  /dev/pts                devpts  gid=5,mode=620  0 0
sysfs                   /sys                    sysfs   defaults        0 0
proc                    /proc                   proc    defaults        0 0
/dev/md0                /backup                 ext4    defaults        0 0

小知识点：

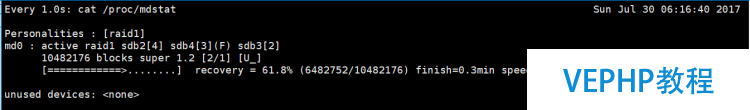

在查看RAID创立过程的进度时候,可加上watch命令动态查看创立RAID的进度

watch [options] 'COMMAND'

选项

-n# ：指定刷新间隔,单位秒

watch -n1 'cat /proc/mdstat'

LINUX学习：Linux基础教程：独立硬盘冗余阵列-RAID

本文永远更新链接地址：

更多LINUX教程，尽在维易PHP学院专栏。欢迎交流《LINUX学习：Linux基础教程：独立硬盘冗余阵列-RAID》！

转载请注明本页网址：
http://www.vephp.com/jiaocheng/7044.html

标签：

PHP教程

WEB前端开发

数据库

WEB服务器

APP开发

LINUX学习

后端开发课程

前端开发课程

数据库课程

LINUX学习：Linux基础教程：独立硬盘冗余阵列-RAID

RAID的实现模式

常用RAID先容

在Linux系统上实现Software RAID

同类教程排行

特辑教程
