一. 网络通讯原理

1. 互联网的本色就是一系列的网络协议

　 有了计算机硬件,操作系统和应用软件,人们就可以使用这台计算机了.然则,此时计算机彼此孤立,无法一同玩耍.

  Internet

                        图1

　　如何让两台彼此孤立的计算机能够产生通信?其实这就类似两个不同国家的人互相交流一样,你只会汉语,对方只会英语,你们是无法沟通的.如果你学会了英语,那你们就可以高效的沟通了.所以,英语作为全球的通用语言,是世界各地人么互相交流的标准工具.那internet其实就是任意两台计算机进行通信的标准.这些标准称之为互联网协议,互联网的本色就是一系列的协议,总称为“互联网协议”(Internet Protocol Suite).

　　互联网协议的功能：定义计算机如何接入internet,以及接入internet的计算机通信的尺度.

二. 互联网通信模子

1. OSI(Open System Interconnection)七层协定

图2

2. TCP/IP五层模子(Transmission Control Protocol/Internet Protocol)

　 我们把OSI七层协议中的应用层,表示层,会话层合并为应用层,就得到TCP/IP五层模型.这五层模型就涵盖了整个互联网通信的基来源根基理.

图3

图4

　　如上图所示,用户感知到的只是最上面一层应用层,自上而下每层都依赖于下一层,越往上越接近用户,越往下越接近硬件.

2.1 物理层

物理层由来：上面提到,孤立的计算机之间要想一起玩,就必需接入internet,言外之意就是计算机之间必需完成组网.

图5

物理层功能：主要是基于电器特性发送高下电压(电信号),高电压对应数字1,低电压对应数字0.

2.2 数据链路层

数据链路层由来：单纯的电信号0和1没有任何意义,必需规定电信号多少位一组,每组什么意思.

数据链路层的功能：界说了电信号的分组方式.

以太网协定(ethernet)：

早期的时候各个公司都有本身的分组方式,后来形成了统一的标准,即以太网协议.

ethernet划定

　　一组电信号组成一个数据包,叫做“帧”

　　每一数据帧分成：报头header和数据data两部门

header

data



header包括：(固定18个字节)

　　发送者／源地址,6个字节

　　接管者／目标地址,6个字节

　　数据类型,6个字节

data包括：(最短46字节,最长1500字节)

　　数据包的详细内容

header长度＋data长度＝最短64字节,最长1518字节,跨越最大限制就分片发送.

Mac地址：

header中包括的源和目标地址由来：ethernet规定接入internet的设备都必须具备网卡,发送端和接收端的地址便是指网卡的地址,即mac地址.

mac地址：每块网卡出厂时都被烧制上一个世界唯一的mac地址,长度为48位2进制,通常由12位16进制数表现(前六位是厂商编号,后六位是流水线号).

图6

广播：

有了mac地址,同一网络内的两台主机就可以通信了(一台主机通过arp协议获取另外一台主机的mac地址).ethernet采纳最原始的方式,广播的方式进行通信,即计算机通信基本靠吼.

图7

2.3 收集层

网络层由来：有了ethernet、mac地址、广播的发送方式,世界上的计算机就可以彼此通信了,问题是世界范围的互联网是由一个个彼此隔离的小的局域网组成的,那么如果所有的通信都采纳以太网的广播方式,那么一台机器发送的包全世界都会收到,这就不仅仅是效率低的问题了,这会是一种灾难.

图8

所以,必须找出一种办法来区分哪些计算机属于同一广播域,哪些不是,如果是就采用广播的方式发送,如果不是,就采用路由的方式(向不同广播域／子网分发数据包),mac地址是无法区分的,它只跟厂商有关.

网络层功能：引入一套新的地址用来区分分歧的广播域／子网,这套地址即网络地址.

IP协定：

规定网络地址的协议叫IP协议,它定义的地址称之为IP地址,广泛采用的v4版本即IPV4,它规定网络地址由32位2进制表现,范围0.0.0.0~255.255.255.255一个IP地址通常写成四段十进制数,例：172.16.10.1.

IP地址分成两部分,网络部分(标识子网)和主机部分(标识主机).单纯的IP地址段只是标识了IP地址的种类,从网络部分或主机部分都无法辨识一个IP所处的子网.例：172.16.10.1与172.16.10.2并不克不及确定二者处于同一子网.

子网掩码：

所谓”子网掩码”,就是表示子网络特征的一个参数.它在形式上等同于IP地址,也是一个32位二进制数字,它的网络部分全部为1,主机部分全部为0.好比,IP地址172.16.10.1,如果已知网络部分是前24位,主机部分是后8位,那么子网络掩码就是11111111.11111111.11111111.00000000,写成十进制就是255.255.255.0.

通过”子网掩码”,我们就能判断,任意两个IP地址是否处在同一个子网络.办法是将两个IP地址与子网掩码分别进行AND运算(两个数位都为1,运算结果为1,否则为0),然后比较结果是否相同,如果是的话,就表明它们在同一个子网络中,否则就不是.比如,已知IP地址172.16.10.1和172.16.10.2的子网掩码都是255.255.255.0,请问它们是否在同一个子网络?两者与子网掩码分别进行AND运算：

172.16.10.1：        10101100.00010000.00001010.000000001

255255.255.255.0: 11111111.11111111.11111111.00000000

AND运算得网络地址成果：10101100.00010000.00001010.000000001->172.16.10.0

172.16.10.2：        10101100.00010000.00001010.000000010

255255.255.255.0: 11111111.11111111.11111111.00000000

AND运算得网络地址成果：10101100.00010000.00001010.000000001->172.16.10.0

成果都是172.16.10.0,因此它们在同一个子网络.

总结一下,IP协议的作用主要有两个,一个是为每一台计算机分派IP地址,另一个是确定哪些地址在同一个子网络.

_baidu_page_break_tag_

IP数据包：

IP数据包也分为header和data部门,无须为IP包定义单独的栏位,直接放入以太网包的data部门

head：长度为20到60字节

data：最长为65,515字节

而以太网数据包的”数据”部分,最长只有1500字节.因此,如果IP数据包超过了1500字节,它就必要分割成几个以太网数据包,分开发送了.

以太网头

IP头

IP数据



ARP协定(Address Resolution Protocol)：

ARP协议由来：计算机通信基本靠吼,即广播的方式,所有上层的包到最后都要封装上以太网头,然后通过以太网协议发送,在谈及以太网协议时候,我门了解到通信是基于mac的广播方式实现,计算机在发包时,获取自身的mac是容易的,如何获取目标主机的mac,就必要通过ARP协议.

ARP协议功效：广播的方式发送数据包,获取目标主机的mac地址.

协议事情方式：每台主机ip都是已知的.

例如：主机172.16.10.10/24拜访172.16.10.11/24

首先通过IP地址和子网掩码区分出本身所处的子网







阐发172.16.10.10/24与172.16.10.11/24处于同一网络(如果不是同一网络,那么下表中目标IP为172.16.10.1,通过ARP获取的是网关的mac)

	源mac	目标mac	源IP	目标IP	数据部门
发送端主机	发送端mac	FF:FF:FF:FF:FF:FF	172.16.10.10/24	172.16.10.11/24	数据





这个包会以广播的方式在发送端所处的子网内传输,所有主机接收后拆开包,发现目标IP为本身的,就响应,返回本身的mac.

2.4 传输层

传输层的由来：网络层的IP帮我们区分子网,以太网层的mac帮我们找到主机,然后大家使用的都是应用程序,你的电脑上可能同时开启qq,暴风影音,等多个应用程序,那么我们通过IP和mac找到了一台特定的主机,如何标识这台主机上的应用程序,答案便是端口,端口即应用程序与网卡关联的编号.

传输层功能：建立端口到端口的通信.弥补：端口范围0~65535,0~1023为系统占用端口.

TCP协定：

可靠传输,TCP数据包没有长度限制,理论上可以无限长,但是为了保证网络的效率,通常TCP数据包的长度不会跨越IP数据包的长度,以确保单个TCP数据包不必再分割.

以太网头

IP头

TCP头

数据



UDP协定(User Datagram Protocol)：

弗成靠传输,”报头”部分一共只有8个字节,总长度不超过65,535字节,正好放进一个IP数据包.

以太网头

IP头

UDP头

数据





图9. TCP报文

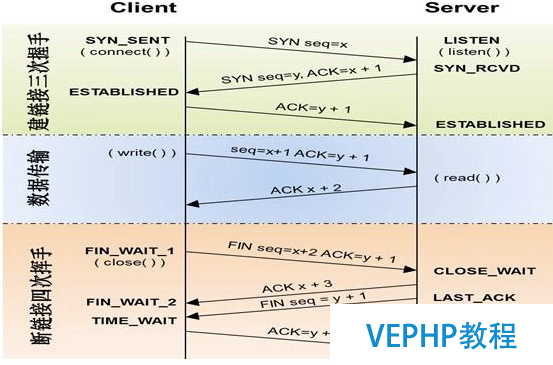

图10. TCP三次握手和四次挥手

2.5 利用层

应用层由来：用户使用的都是应用程序,均工作于应用层,互联网是开放的,大家都可以开发本身的应用程序,数据多种多样,必须规定好数据的组织形式 .

应用层功能：规定应用程序的数据格式.例：TCP协议可以为各种各样的程序传递数据,好比Email、WWW、FTP等等.那么,必须有不同协议规定电子邮件、网页、FTP数据的格式,这些应用程序协议就构成了”应用层”.

图11

2.6 Socket

我们知道两个进程如果需要进行通讯最基本的一个前提是能够唯一的标示一个进程,在当地进程通讯中我们可以使用PID来唯一标示一个进程,但PID只在当地唯一,网络中的两个进程PID冲突几率很大,这时候我们需要另辟它径了,我们知道IP层的IP地址可以唯一标示主机,而TCP层协议和端口号可以唯一标示主机的一个进程,这样我们可以利用IP地址＋协议＋端口号唯一标示网络中的一个进程.

能够唯一标示网络中的进程后,它们就可以利用socket进行通信了,什么是socket呢?我们常常把socket翻译为套接字,socket是在应用层和传输层之间的一个抽象层,它把TCP/IP层复杂的操作抽象为几个简单的接口供应用层调用已实现进程在网络中通信.

图12

socket起源于UNIX,在UNIX一切皆文件哲学的思想下,socket是一种"打开—读/写—关闭"模式的实现,服务器和客户端各自维护一个"文件",在建立连接打开后,可以向本身文件写入内容供对方读取或者读取对方内容,通讯结束时关闭文件.

三. 网络通讯实现

想实现网络通讯,每台主机需具备四要素：本机的IP地址；子网掩码；网关的IP地址；DNS的IP地址.

获取这四要素分两种方式：1.静态获取,即手动设置装备摆设；2.动态获取,通过DHCP获取.

以太网头

IP头

UDP头

DHCP数据包



(1)最前面的”以太网标头”,设置发出方(本机)的MAC地址和接收方(DHCP服务器)的MAC地址.前者便是本机网卡的MAC地址,后者这时不知道,就填入一个广播地址：FF-FF-FF-FF-FF-FF.

(2)后面的”IP标头”,设置发出方的IP地址和接收方的IP地址.这时,对付这两者,本机都不知道.于是,发出方的IP地址就设为0.0.0.0,接收方的IP地址设为255.255.255.255.

(3)最后的”UDP标头”,设置发出方的端口和接收方的端口.这一部门是DHCP协议规定好的,发出方是68端口,接收方是67端口.

这个数据包构造完成后,就可以发出了.以太网是广播发送,同一个子网络的每台计算机都收到了这个包.因为接收方的MAC地址是FF-FF-FF-FF-FF-FF,看不出是发给谁的,所以每台收到这个包的计算机,还必须分析这个包的IP地址,才能确定是不是发给本身的.当看到发出方IP地址是0.0.0.0,接收方是255.255.255.255,于是DHCP服务器知道”这个包是发给我的”,而其他计算机就可以丢弃这个包.

接下来,DHCP服务器读出这个包的数据内容,分配好IP地址,发送回去一个”DHCP响应”数据包.这个响应包的结构也是类似的,以太网标头的MAC地址是双方的网卡地址,IP标头的IP地址是DHCP服务器的IP地址(发出方)和255.255.255.255(接收方),UDP标头的端口是67(发出方)和68(接收方),分配给哀求端的IP地址和本网络的具体参数则包含在Data部分.

新加入的计算机收到这个响应包,于是就知道了本身的IP地址、子网掩码、网关地址、DNS服务器等等参数.

四. 网络通讯流程

1. 本机获取

• 本机的IP地址：192.168.1.100
• 子网掩码：255.255.255.0
• 网关的IP地址：192.168.1.1
• DNS的IP地址：8.8.8.8

2. 打开浏览器,想要拜访Google,在地址栏输入了网址：www.google.com

3. DNS协定(基于UDP协定)

图13



13台根DNS：

A.root-servers.net198.41.0.4美国
B.root-servers.net192.228.79.201美国(另支持IPv6)
C.root-servers.net192.33.4.12法国
D.root-servers.net128.8.10.90美国
E.root-servers.net192.203.230.10美国
F.root-servers.net192.5.5.241美国(另支持IPv6)
G.root-servers.net192.112.36.4美国
H.root-servers.net128.63.2.53美国(另支持IPv6)
I.root-servers.net192.36.148.17瑞典
J.root-servers.net192.58.128.30美国
K.root-servers.net193.0.14.129英国(另支持IPv6)
L.root-servers.net198.32.64.12美国
M.root-servers.net202.12.27.33日本(另支持IPv6)

域名界说：http://jingyan.baidu.com/article/1974b289a649daf4b1f774cb.html

顶级域名：以.com,.net,.org,.cn等等属于国际顶级域名,根据目前的国际互联网域名体系,国际顶级域名分为两类：类别顶级域名(gTLD)和地舆顶级域名(ccTLD)两种.类别顶级域名是以"COM"、"NET"、"ORG"、"BIZ"、"INFO"等结尾的域名,均由国外公司负责管理.地舆顶级域名是以国家或地区代码为结尾的域名,如"CN"代表中国,"UK"代表英国.地舆顶级域名一般由各个国家或地区负责管理.

二级域名：二级域名是以顶级域名为基础的地理域名,比方中国的二级域有,.com.cn,.net.cn,.org.cn,.gd.cn等.子域名是其父域名的子域名,比方父域名是abc.com,子域名就是www.abc.com或者*.abc.com.
一般来说,二级域名是域名的一条记录,比如alidiedie.com是一个域名,www.alidiedie.com是其中比较常用的记录,一般默认是用这个,但是类似*.alidiedie.com的域名全部称作是alidiedie.com的二级.

4. HTTP部门的内容,类似于下面这样：

GET / HTTP/1.1
Host: www.google.com
Connection: keep-alive
User-Agent: Mozilla/5.0 (Windows NT 6.1) ……
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
Accept-Encoding: gzip,deflate,sdch
Accept-Language: zh-CN,zh;q=0.8
Accept-Charset: GBK,utf-8;q=0.7,*;q=0.3
Cookie: … …

我们假定这个部门的长度为4960字节,它会被嵌在TCP数据包之中.

5. TCP协定

TCP数据包必要设置端口,接收方(Google)的HTTP端口默认是80,发送方(本机)的端口是一个随机生成的1024-65535之间的整数,假定为51775.

TCP数据包的标头长度为20字节,加上嵌入HTTP的数据包,总长度变为4980字节.

6. IP协定

然后,TCP数据包再嵌入IP数据包.IP数据包必要设置双方的IP地址,这是已知的,发送方是192.168.1.100(本机),接收方是172.194.72.105(Google).

IP数据包的标头长度为20字节,加上嵌入的TCP数据包,总长度变为5000字节.

7 以太网协定

最后,IP数据包嵌入以太网数据包.以太网数据包必要设置双方的MAC地址,发送方为本机的网卡MAC地址,接收方为网关192.168.1.1的MAC地址(通过ARP协议得到).

以太网数据包的数据部分,最大长度为1500字节,而现在的IP数据包长度为5000字节.因此,IP数据包必须分割成四个包.因为每个包都有本身的IP标头(20字节),所以四个包的IP数据包的长度分别为1500、1500、1500、560.

图14



8. 服务器端相应

经过多个网关的转发,Google的服务器172.194.72.105,收到了这四个以太网数据包.根据IP标头的序号,Google将四个包拼起来,取出完整的TCP数据包,然后读出里面的”HTTP哀求”,接着做出”HTTP响应”,再用TCP协议发回来.

本机收到HTTP响应以后,就可以将网页显示出来,完成一次网络通讯.
